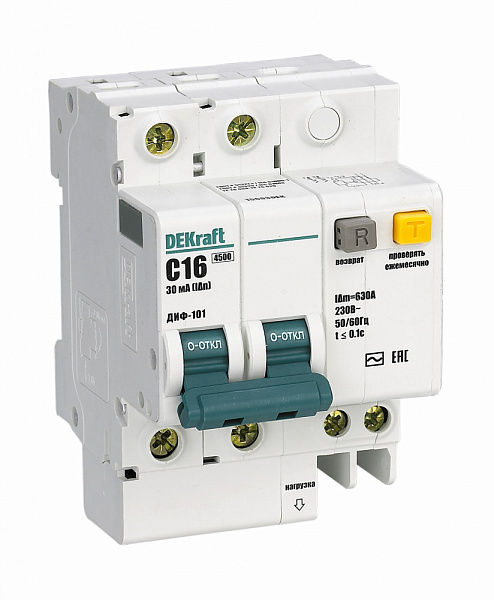

Диф. автомат 2P 16А 30мА тип АC х-ка C 4,5кА ДИФ-101 DEKraft

Аппараты серии ДИФ-101 являются АВДТ со встроенной защитой от сверхтоков одно- и трехфазных сетей с номинальными рабочими токами до 63А. При этом неважно по какой причине сработал аппарат, – цепь все равно разрывается.


При срабатывании дифференциального автомата от утечки тока выступает серая кнопка «Возврат», которая, таким образом, указывает отключения цепи — именно утечку, а не перегрузку или короткое замыкание.


Аппарат не даст возможности взвести его повторно, если предварительно не была нажата выступившая кнопка «Возврат».


Для серии АВДТ ДИФ-101 подходят все аксессуары от автоматических выключателей ВА-101.


Соответствие регламентам и стандартам ТР ТС 004 / 2011, ТР ТС 020 / 2011, ТР ЕАЭС 037 / 2016


ГОСТ IEC 61009-1


Количество полюсов, P 1, 1+N, 3, 3+N, 4


Номинальное рабочее напряжение Ue, В 230 / 400


Ряд номинальных токов In, А 6, 10, 16, 20, 25, 32, 40, 50, 63


Тип дифференциального расцепителя AC*


Ряд номинальных отключающих дифференциальных токов IDn, мА 30, 100, 300


Номинальный не отключающий дифференциальный ток IΔn, mА 15


Номинальная включающая и отключающая способность Im, А 600


Время отключения (срабатывания) при IΔn, с ≤0,1


Номинальная частота сети переменного тока, Гц 50/60


Номинальная отключающая способность Icn, А 4 500


Рабочая отключающая способность Ics, А 4 500


Кривая отключения C, D


Механическая износостойкость, циклов В-О, не менее 10 000


Коммутационная износостойкость, циклов В-О, не менее 4 000


Условия эксплуатации УХЛ4


Диапазон рабочих температур, °С От -40 до +60


Степень защиты IP20 открытый аппарат / IP40 аппарат в корпусе


Максимальное сечение подключаемого провода, мм2 25


Усилие затяжки клеммных зажимов, Н·м 2,0


Предельное усилие затяжки клеммных зажимов, Н·м 3,0


Ремонтопригодность Неремонтопригодный
