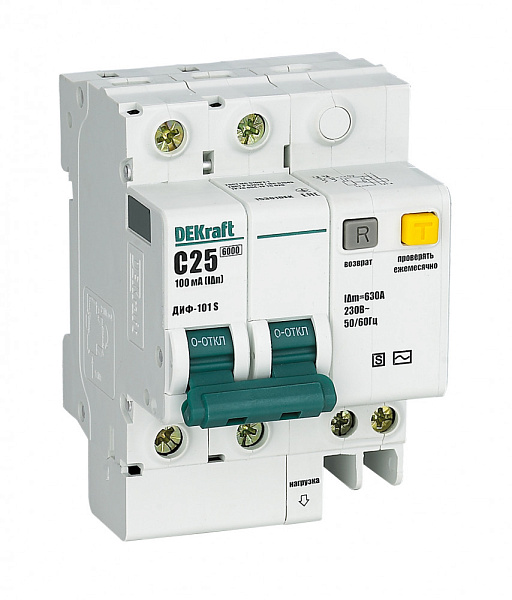

Аппараты серии ДИФ-101 S являются АВДТ для одно- и трехфазных сетей с выдержкой времени отключения.
Время срабатывания селективных АВДТ больше времени срабатывания последовательно подключенного к нему нижестоящего АВДТ для всего диапазона токов.
При срабатывании дифференциального автомата от утечки тока выступает кнопка «Возврат», которая, таким образом, указывает отключения цепи — именно утечку, а не перегрузку или короткое замыкание.
Аппарат не даст возможности взвести его повторно, если предварительно не была нажата выступившая кнопка «Возврат».
Для серии АВДТ ДИФ-101 S подходят все аксессуары от автоматических выключателей ВА-101.
Соответствие стандартам ТР ТС 004 / 2011, ТР ТС 020 / 2011, ТР ЕАЭС 037 / 2016
ГОСТ IEC 61009-1
Количество полюсов, Р 2, 4
Ряд номинальных токов In, A 25, 32, 40, 50, 63
Ряд номинальных отключающих дифференциальных токов IΔn, мА 100, 300
Номинальный не отключающий дифференциальный ток I no, мА 50, 150
Время отключения при номинальном дифференцальном токе, с 0,13 — 0,5
Тип дифференциального расцепителя AC*
Номинальная частота сети переменого тока, Гц 50/60
Номинальная включающая и отключающая способность I m, A 630
Номинальная отключающая способность Icn, A 6 000
Рабочая отключающая способность Ics, A 6 000
Кривая отключения С
Механическая износостойкость, цикловВ-О, не менее 10 000
Коммутационная износостойкость, цикловВ-О, не менее 4 000
Условия эксплуатации УХЛ4
Температура эксплуатации от -40 °С до +60 °С
Степень защиты IP20 открытый аппарат / IP40 аппарат в корпусе
Сечение присоединяемых проводов, мм2 25-32А: 1-16 40-63А: 1-25
Предельное усилие затяжки, Н·м 25-32А: 2,0 40-63А: 2,5
Ремонтопригодность Неремонтопригодный
